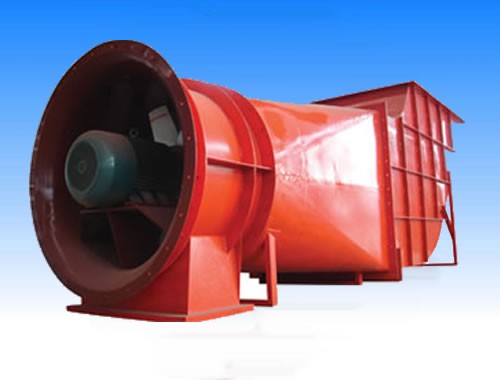

新一代K系列礦用節能通風機

一、概述

1、新一代K、DK系列礦用節能軸流通風機，是在原礦用節能風機的基礎上，通過技術改進、完善結構，提高性能和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低，性能范圍更大，節電效果更為顯著。同時主風筒內設有穩流環裝置，特性曲線無駝峰，可保證風機在任何阻力狀態下都可穩定運轉。

2、新一代K、DK系列礦用節能軸流通風機使用環境的氣體溫度為-20℃~+40℃，相對濕度不大于95%(25℃時)，海拔不應超過1000m的環境。通風機主要輸送空氣及無腐蝕性不自燃、不含粘性物質的介質，含塵量不得超過200mg/m3。

二、特點

1、新一代K、DK系列礦用節軸流能風機采用電機與葉輪直聯的結構，整體穩定性好，安裝方便，維修容易，裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響正常運轉。

2、新一代K、DK系列礦用節軸流能風機結構緊湊，防潮性能好。風機主體采用鋼板、型鋼組焊結構，葉片為鋼板材料，葉片及整體強度高，抗井下爆破沖擊波的能力強，可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。

3、新一代K、DK系列礦用節軸流能風機的葉片，采用國內先進的三元流理論進行空氣動力性能設計，采用機翼扭曲形葉片，氣動效率高，靜壓效率高達88%，高效區域?qū)拸V，節能效果顯著。而且使氣流高速平穩的通過風機，確保風機的安全運轉。

4、新一代K、DK系列礦用節軸流能風機葉片安裝角度可調，用戶可根據礦井前后期需要的風量進行調整，便于工況點始終保持在高效區運行，達到節能效果。

5、新一代K、DK系列礦用節軸流能風機可配套變頻調速裝置，可根據礦井的實際需風量和瓦斯?jié)舛戎担瑢崿F(xiàn)按需定量通風的目的，而且節省了能源的消耗。

6、新一代K、DK系列礦用節軸流能風機可配套在線檢測檢測系統。該系統充分應用當前國內成熟的檢測設備，并輔以智能化的管理軟件，實時監測通風機運行中的相關參數(電動機軸承溫度、通風機通過風量、通風機壓力和有關參數等)，能對異常情況發出警報，提供故障判斷。為礦井通風機的安全運行提供了有力的保障。

新一代K系列礦用節軸流能風機性能參數

系列	機號	風量(m3/S)	全壓(Pa)	功率(kW)	電機型號
K40—4—№ (n=1450r/min)	8	4.4～9.5	108～497	5.5	Y132S-4
	9	6.2～13.5	136～629	11	Y160M-4
	10	8.5～18.6	168～776	15	Y160L-4
	11	11.3～24.7	203～939	30	Y200L-4
	12	14.7～32.1	242～1118	37	Y225S-4
	13	18.7～40.8	284～1312	55	Y250M-4
	14	23.4～50.9	329～1521	90	Y280M-4
	15	28.7～62.6	378～1746	110	Y315-4
K45—4—№ (n=1450r/min)	8	6.6～12.5	357～685	7.5	Y132M-4
	9	9.5～17.8	452～867	15	Y160L-4
	10	13.0～24.0	558～1071	30	Y200L-4
	11	17.3～32.6	675～1295	45	Y225M-4
	12	22.5～42.3	804～1542	75	Y280S-4
	13	28.6～53.8	94.3～1810	90	Y280M-4
	14	35.7～67.2	1094～2099	132	Y315M-4
	15	43.9～82.6	1256～2409	200	Y315L-4
K40—6—№ (n=980r/min)	7	2.0～4.3	38～174	1.1	Y90L-6
	8	3.0～6.4	49～227	2.2	Y112M-6
	9	4.2～9.1	62～287	3	Y132S-6
	10	5.8～12.5	77～355	5.5	Y132M-6
	11	7.7～16.7	93～429	7.5	Y160M-6
	12	9.9～21.7	111～510	15	Y180L-6
	13	12.6～27.5	130～599	18.5	Y200L-6
	14	15.8～34.4	150～695	30	Y225M-6
	15	19.4～42.3	173～798	37	Y250M-6
	16	23.6～51.4	197～908	55	Y280M-6
	17	28.3～61.6	222～908	75	Y315S-6
	18	33.6～73.1	249～1149	90	Y315M-6
	19	39.5～86.0	277～1280	110	Y315L-6
	20	46.0～100.3	307～1418	160	Y355M-6
	21	53.3～116.1	339～1563	200	Y355M-6
	22	61.3～113.4	372～1716	250	Y355L-6
K45—6—№ (n=980r/min)	7	3.0～5.7	125～240	1.5	Y100L-6
	8	4.5～8.4	163～313	3	Y132S-6
	9	6.4～12.0	207～396	5.5	Y132M-6
	10	8.7～16.5	255～489	7.5	Y160M-6
	11	11.6～22.0	309～592	15	Y180L-6
	12	15.1～28.5	367～704	18.5	Y200L-6
	13	19.2～36.3	431～827	30	Y225M-6
	14	23.9～45.3	500～959	45	Y280S-6
	15	29.4～55.7	574～1101	55	Y280M-6
	16	35.7～67.6	653～1252	90	Y315M-6
	17	42.8～81.1	737～1414	110	Y315L-6
	18	50.9～96.2	826～1585	160	Y355M-6
	19	59.8～113.2	920～1766	200	Y355M-6
	20	69.8～132.0	1019～1956	250	Y355L-6
K40—8—№ (n=730r/min)	11	5.7～12.4	52～238	4	Y160M-8
	12	7.4～16.1	61～283	5.5	Y160M-8
	13	9.4～20.5	72～332	7.5	Y160L-8
	14	11.8～25.6	84～386	11	Y180L-8
	15	14.5～31.5	96～443	15	Y200L-8
	16	17.6～38.3	109～504	22	Y225M-8
	17	21.1～45.9	123～568	30	Y250M-8
	18	25.0～54.5	138～637	37	Y280S-8
	19	29.4～64.1	154～710	55	Y315S-8
	20	34.3～74.7	170～787	75	Y315M-8
	21	39.7～86.5	188～867	90	Y315L-8
	22	45.7～99.4	206～952	110	Y315L-8
	23	52.2～113.6	225～1041	132	Y355M-8
	24	59.3～129.1	245～1133	160	Y355M-8
	25	67.0～146	266～1229	200	Y355L-8
	26	75.4～164.2	288～1330	250	Y450S-8
